檢測內容

1. 設計驗證與仿真測試

功能驗證：使用高級硬件描述語言（如Verilog, VHDL）和驗證方法學（如UVM）搭建測試平臺（Testbench），注入大量測試向量，驗證電路邏輯功能是否符合設計規范。

時序驗證：通過靜態時序分析（STA）工具，在考慮工藝偏差、電壓波動和溫度變化（PVT）等條件下，驗證電路在所有角落（Corner）情況下是否都能滿足時序要求，避免建立時間和保持時間違例。

可測性設計（DFT）：

掃描鏈測試（Scan Chain）：將芯片內部的寄存器連接成鏈，通過掃描輸入和輸出測試向量，檢測制造過程中產生的固定型故障（Stuck-at fault）。

內建自測試（BIST）：特別是在存儲器（MBIST）和邏輯電路（LBIST）中，集成額外的自測試電路，在上電或運行時進行自我檢測。

邊界掃描測試（JTAG）：主要用于檢測PCB板上芯片之間的互聯故障。

2. 晶圓級測試

參數測試：測試晶體管、電阻、電容等基本元件的電學參數（如閾值電壓、漏電流、導通電阻等）是否在規格范圍內。

功能測試：使用精密探針臺（Prober）和測試機（Tester）對晶圓上的每一個芯片裸片（Die）進行基本的功能測試，篩選出功能失效的芯片。

3. 成品測試

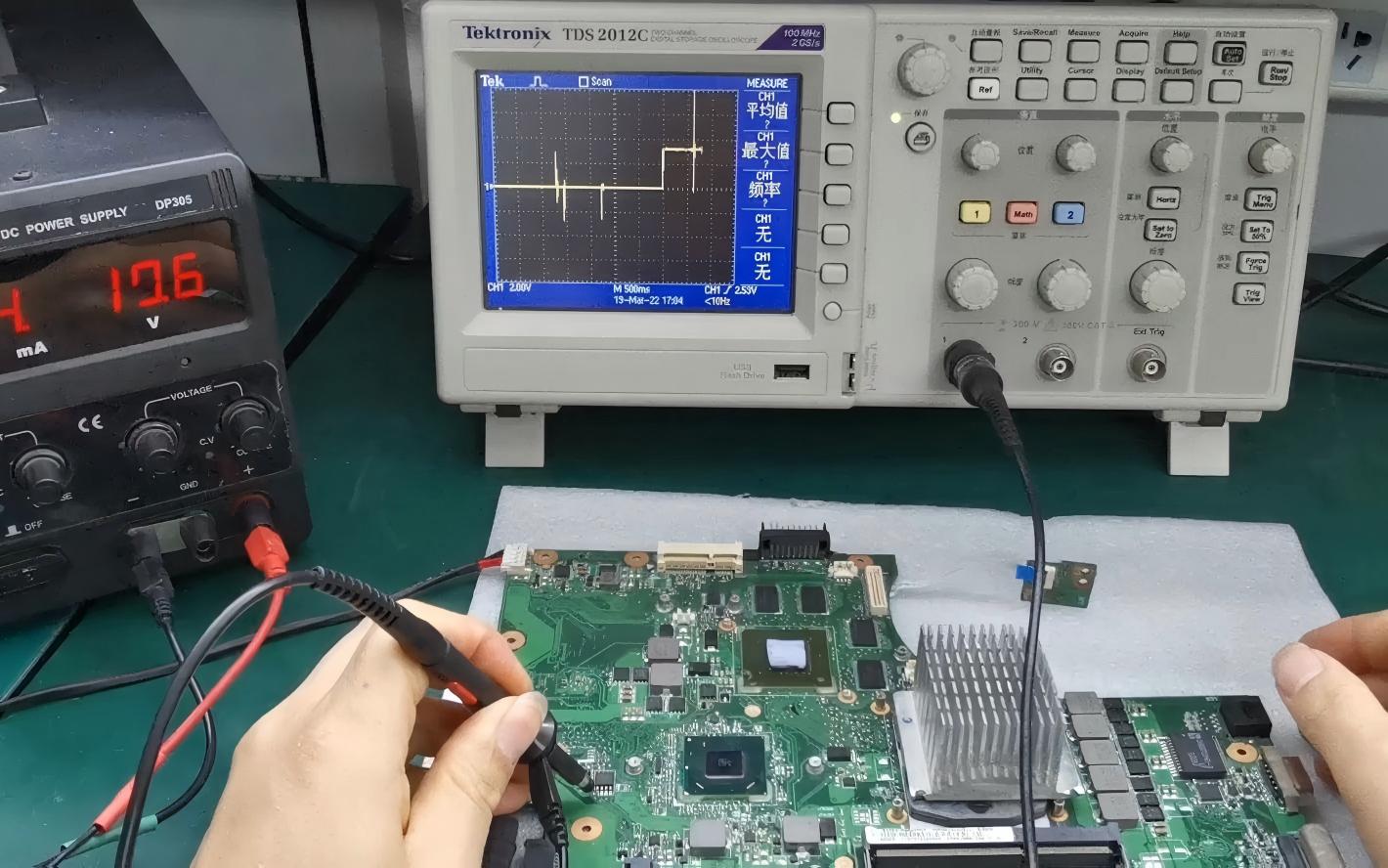

全面功能測試：在更接近實際應用的條件下，運行所有設計的功能模式，確保芯片100%符合數據手冊（Datasheet）上的所有規范。

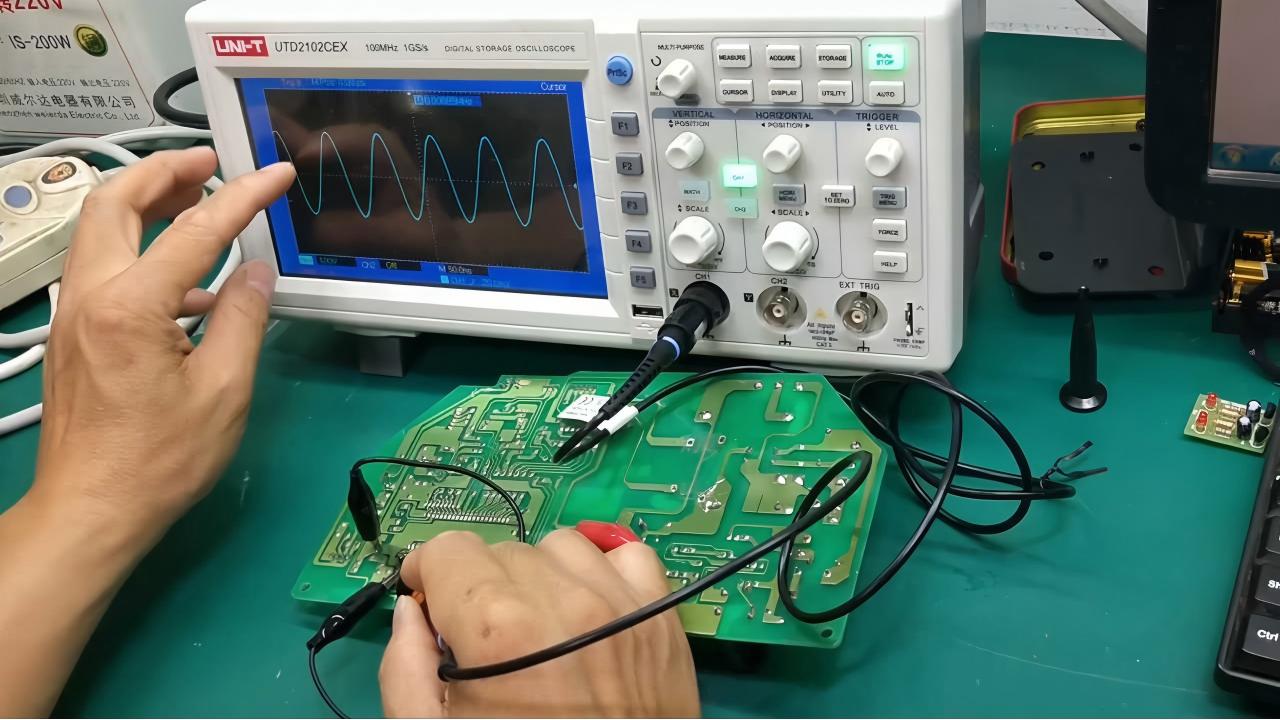

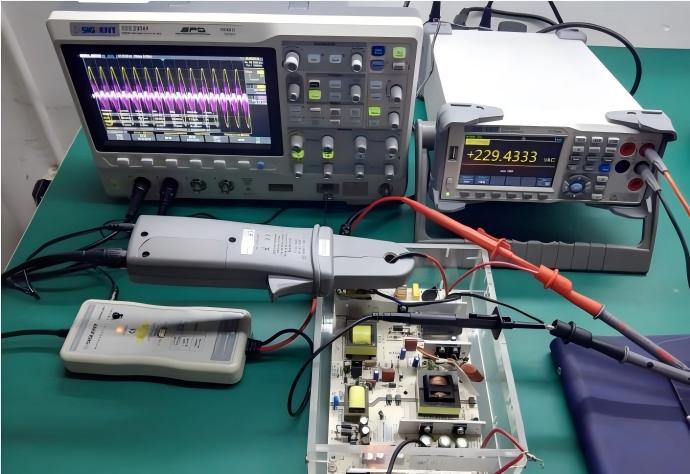

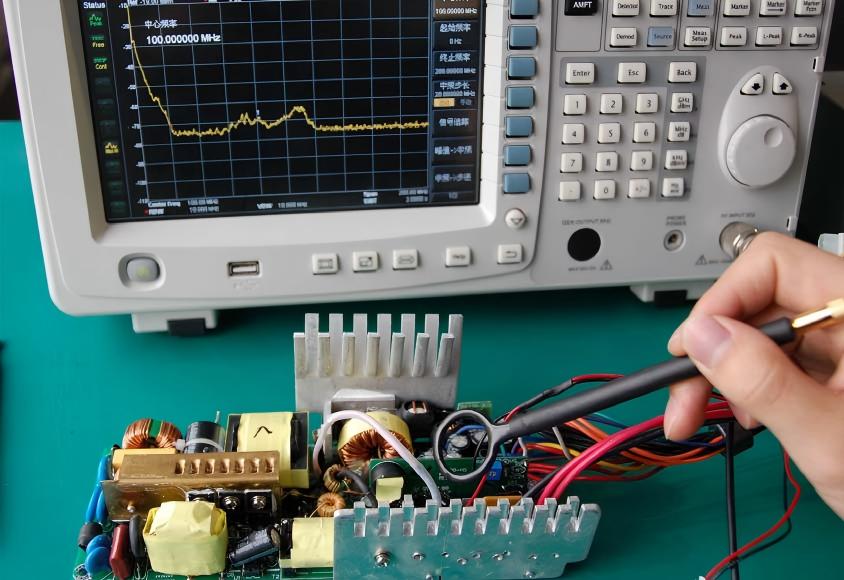

參數測試：精確測試直流（DC）和交流（AC）參數，如輸入輸出電平、功耗、延遲時間、驅動能力等。

可靠性測試：模擬芯片在整個生命周期中可能遇到的嚴苛環境，評估其可靠性和壽命。

HTOL：高溫工作壽命測試。在高溫下加電滿載運行，加速其老化過程，預測故障率（FIT）。

ELFR：早期失效率測試?？焖俸Y選出存在潛在缺陷的“嬰兒期”失效產品。

HAST：高加速溫濕度應力測試。用高溫高濕高壓環境檢驗封裝密封性和抗?jié)駳饽芰Α?/span>

TC：溫度循環測試。讓芯片在極端高低溫之間循環變化，檢驗因材料熱膨脹系數不匹配導致的失效（如焊點開裂）。

ESD：靜電放電測試。測試芯片抗靜電能力，確保符合人體模型（HBM）、機器模型（MM）、器件充電模型（CDM）等標準。

Latch-up：閂鎖效應測試。檢驗芯片抗閂鎖能力。

4. 破壞性物理分析（DPA）與失效分析（FA）

DPA：從一批次產品中抽樣，進行解封裝、內部目檢、材料成分分析等，旨在發現工藝、材料、設計或制造中的系統性缺陷，防止整批產品存在共同隱患。

FA：針對測試或使用中出現的個別失效芯片，利用X光、聲學掃描顯微鏡（SAM）、掃描電子顯微鏡（SEM）、聚焦離子束（FIB）等先進設備，定位并分析失效的具體物理原因，為改進設計和工藝提供反饋。
