拉伸試驗(yàn)是材料力學(xué)領(lǐng)域的常見(jiàn)實(shí)驗(yàn)之一，用于測(cè)試材料在拉伸過(guò)程中的力學(xué)性能和變形特征。一般來(lái)說(shuō)，拉伸試驗(yàn)可以分為三個(gè)階段：彈性變形階段、屈服階段、強(qiáng)化階段、縮頸階段。

（1）彈性階段：這一階段試樣的變形完全是彈性的，全部卸去荷載后，試樣將恢復(fù)其原長(zhǎng)。此階段內(nèi)可以測(cè)定材料的彈性模量E。

（2）屈服階段：試樣的伸長(zhǎng)量急劇地增加，而萬(wàn)能試驗(yàn)機(jī)上的荷載讀數(shù)卻在很小范圍內(nèi)波動(dòng)。如果略去這種荷載讀數(shù)的微小波動(dòng)不計(jì)，這一階段在拉伸圖上可用水平線段來(lái)表示。若試樣經(jīng)過(guò)拋光，則在試樣表面將看到大約與軸線成45°方向的條紋，稱為滑移線。

（3）強(qiáng)化階段：試樣經(jīng)過(guò)屈服階段后，若要使其繼續(xù)伸長(zhǎng)，由于材料在塑性變形過(guò)程中不斷強(qiáng)化，故試樣中抗力不斷增長(zhǎng)。

（4）頸縮階段和斷裂階段，試樣伸長(zhǎng)到一定程度后，荷載讀數(shù)反而逐漸降低。

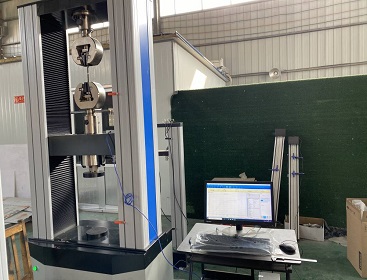

材料拉伸試驗(yàn)怎么做？

試驗(yàn)步驟：

1、檢驗(yàn)原材進(jìn)場(chǎng)合格證、名稱、牌號(hào)。

2、試樣尺寸的測(cè)量（直徑d），精確至0.01mm。

3、 試樣原始標(biāo)距，為測(cè)定伸長(zhǎng)率，在材料縱肋上每5mm打一標(biāo)記。

4、根據(jù)材料原材直徑更換合適的夾具。

5、開(kāi)動(dòng)電源啟動(dòng)萬(wàn)能試驗(yàn)機(jī)，根據(jù)材料長(zhǎng)度調(diào)整上下夾具的距離。并夾穩(wěn)材料關(guān)閉防護(hù)網(wǎng)。

6、關(guān)閉回油閥，打開(kāi)進(jìn)油閥，調(diào)整拉伸速率使機(jī)器開(kāi)始運(yùn)轉(zhuǎn)并觀察顯示器。

7、 指出上屈服點(diǎn)和下屈服點(diǎn)。

8、拉至材料斷裂，完成拉伸試驗(yàn)整個(gè)過(guò)程。

9、 取下試驗(yàn)完成后的樣品，關(guān)閉試驗(yàn)儀器，取下試驗(yàn)夾具。

10、記錄屈服荷載Fel和最大荷載Fm。

11、斷后伸長(zhǎng)率的測(cè)定。將斷裂后的材料在斷裂處對(duì)齊，盡量使標(biāo)記所在的軸線在同一條直線上，以斷裂處為中心點(diǎn)，向兩邊各數(shù)1/2原標(biāo)距長(zhǎng)度所對(duì)應(yīng)的標(biāo)記格數(shù)（原標(biāo)距為L(zhǎng)O=5d），量測(cè)斷后標(biāo)距的實(shí)際長(zhǎng)度L，精確到0.25mm。
