本案例是對空氣壓縮機管道系統的氣流脈動計算與管道振動分析。氣流脈動分析依據的基本理論為平面波動理論及轉移系數法，采用了美國石油協會API 618 標準中7.9 款推薦的第3 種近似設計方法，利用模擬方法，建立模型進行模擬。本報告對分析模型，計算結果以及評價結論進行說明。

案例介紹：

客戶名稱：蕪湖某氣體設備股份有限公司

分析項目：空氣壓縮機管道系統的氣流脈動計算與管道振動分析

分析周期：2023年6月20日

壓力脈動計算是將管道內的壓力不均勻度計算出來，通過合理的方法將其控制在容許范圍之內，從而從根本上解決管道振動問題。由于直管段上沒有激振力產生，只有在彎頭，異徑管處才有激振力產生，從而使管道產生受迫振動，因此，以下只查看彎頭，異徑管處的壓力脈動情況。

我們采用基于有限體積法的ANSYS Fluent軟件完成上述計算。

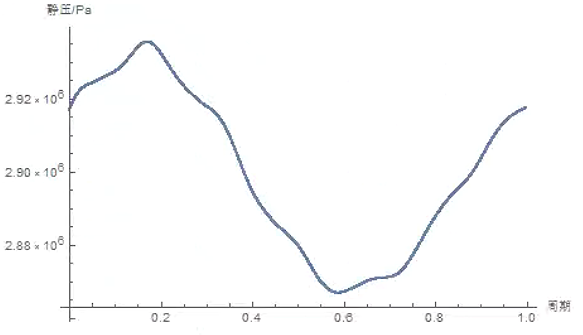

壓力脈動波形圖

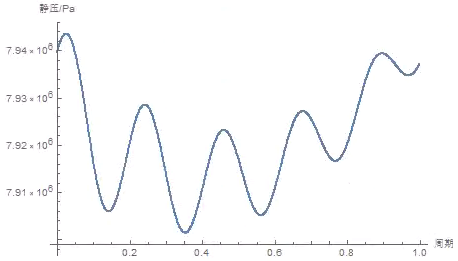

緩沖罐壓力脈動時域波形圖

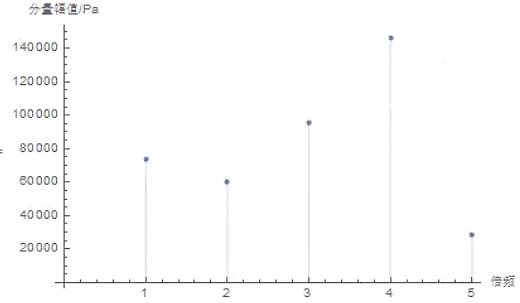

壓力脈動頻譜圖
