貨架有限元分析（FEA）是一項關鍵的工程仿真任務，主要用于評估貨架結構在各種工況下的強度、剛度和穩定性，以確保其安全性和經濟性。主要分析內容包括以下幾個方面：

1.靜態結構分析

這是最基本和最核心的分析，用于評估貨架在額定靜載荷下的響應。

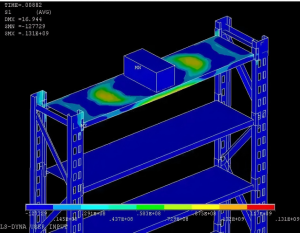

強度分析：計算貨架立柱、橫梁、支撐等關鍵部件在最大設計載荷下的應力分布。重點檢查是否存在超過材料屈服強度或允許應力的區域（應力集中點），防止發生塑性變形或斷裂。

剛度/變形分析：計算貨架在滿載下的變形（位移）量。確保橫梁的撓度、立柱的壓縮量在允許范圍內（通常有行業標準，如橫梁撓度不超過跨度的1/200），防止因變形過大影響使用或?qū)е仑浳锘洹?/p>

承載能力驗證：通過分析，確定貨架各層的最大安全承載，并為載荷標識牌提供依據。

2. 穩定性分析

貨架（尤其是高位貨架）的穩定性至關重要，主要分析兩種失穩模式：

整體穩定性：評估貨架整體結構在豎向和水平載荷共同作用下的抗傾覆能力。

局部屈曲分析：

①立柱屈曲：分析立柱（特別是薄壁型鋼立柱）在軸向壓力下的屈曲臨界載荷。這是貨架設計的核心，需要考慮不同方向（繞強軸、弱軸）的屈曲模式，以及組立柱中連接螺栓的影響。

②橫梁腹板屈曲：檢查橫梁在承受集中載荷（如托盤支腿壓力）時，腹板是否會發生局部屈曲或壓潰。

③節點穩定性：分析立柱與橫梁連接處、支撐連接點等關鍵區域的穩定性。

3. 動態與抗震分析

評估貨架在動態載荷或地震作用下的性能。

模態分析：計算貨架的固有頻率和振型。了解其動態特性，避免與倉庫內設備（如叉車、通風系統）的運行頻率產生共振，導致振動放大。

地震響應譜分析/時程分析：根據建筑抗震設計規范，模擬貨架在地震波作用下的響應。分析其最大位移、加速度和應力，確保在地震中不發生倒塌。

沖擊載荷分析：模擬叉車碰撞等意外沖擊對貨架（通常是底層立柱）的影響，評估其抗沖擊能力和剩余強度。

4. 非線性分析

為了更精確地模擬真實行為，常需引入非線性因素。

幾何非線性：當貨架變形較大時（如受撞后），需要考慮變形對結構剛度的影響。

材料非線性：分析材料在超出彈性范圍后的塑性行為，用于評估極限承載能力或碰撞后的損傷情況。

接觸非線性：精確模擬部件間的連接，如：

①橫梁與立柱掛片的連接：接觸狀態（分離、滑動、閉合）會隨載荷變化。

②螺栓連接：模擬螺栓預緊力和接觸面上的摩擦。

③貨物與橫梁的接觸。

5. 連接節點分析

貨架的強度和剛度很大程度上取決于節點。需要對關鍵連接細節進行精細化建模分析：

立柱與橫梁連接節點：分析掛片、安全銷的受力，以及立柱沖孔區域的應力集中。

立柱底板與地面的連接：評估地腳螺栓或膨脹螺栓的拉拔和剪切性能。

支撐連接點：分析斜撐、拉桿與立柱連接處的受力。

6. 疲勞分析（可選，針對特定工況）

對于承受頻繁循環載荷的貨架（如自動化立體庫中的貨架，因穿梭車運行產生持續微振動），需評估其疲勞壽命，預測在反復加載下可能產生裂紋的位置。

分析輸出的主要結果與目標

貨架有限元分析是一個系統性的工程評估過程，它從整體到局部，從靜力到動力，從線性到非線性，全方位地仿真貨架在安裝、使用及極端情況下的力學行為。其核心目標是：

保障安全：預防過載、失穩、倒塌等事故。

優化設計：在滿足安全的前提下，通過分析找到“過設計”部分，減輕重量，降低成本。

驗證合規：使設計符合國內外相關標準和規范（如中國的GB/T、歐盟的EN 15512、美國的RMI MH16.1等）。

故障診斷：為現有貨架的安全評估、加固改造提供科學依據。

通過全面的有限元分析，可以在物理樣機制造和安裝之前，就最大限度地預測和解決潛在的結構問題，是現代化、高效率貨架設計與安全評估不可或缺的工具。
